Fototransistoren



Fototransistoren kommen dann zum Einsatz, wenn der Fotostrom einer Fotodiode oder die Belastungsfähigkeit eines Spannungsteilers mit Fotodiode nicht mehr ausreicht. Außerdem sind sie wesentlich empfindlicher, haben aber ein nicht so gutes Linearverhalten.

Aufbau eines Fototransistors



Durch eindiffundieren eines weiteren PN- Überganges wird das P- dotierte Gebiet einer PN - Fotodiode zur Basis eines Fototransistors. Fällt Licht auf die relativ große Basisfläche, so entstehen bewegliche Ladungsträger, die dann als Basisstrom einen um den Faktor B größeren Kollektorstrom steuern. Fototransistoren gleichen in Aufbau und Funktion einer Zusammenschaltung von Fotodiode und einem normalen Transistors.

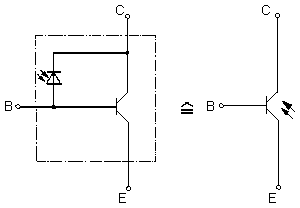

Ersatzschaltbild eines Fototransistors
